目的
前回に引き続いて、オーバルリングを充填した自己与熱式2重保温カラムを使用して、充填高を種々変化させ、塔内気液平衡が安定に達したときの理論段数とHETPを測定した。
オーバルリングとは、桐山製作所が開発したガラス製の蒸留用パッキングで、 フッ酸以外の酸(例えばトリクロロ酢酸など)及びアルカリ、または鉄によって着色するフェノール類(例えばオイゲノールなど)、鉄の触媒作用によって分解するハロゲン類(例えばロムベンゼンなど)の蒸留塔や吸収塔の充填物として最適である。
自己与熱式2重保温蒸留塔、およびオーバルリングの構造
オーバルリングはカラム上部よりランダムに投入して充填した。
充填密度は0.813〜0.876g/ccであった。

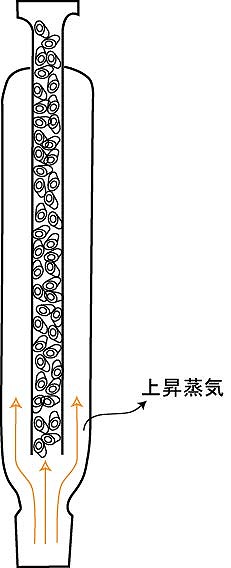

自己予熱式2重保温蒸留塔概略図

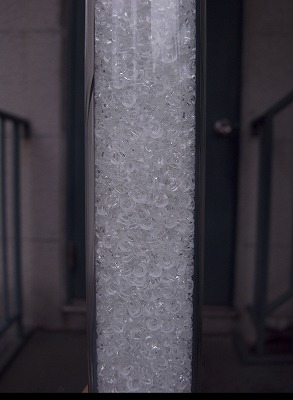

オーバルリングの写真
塔性能の測定方法
理論段数は前回同様、Fenske の式を使って算出し、HETP(mm/段)は充填高を理論段数で割って計算した。
測定中は充填カラムの外側をタオルでさらに保温した。
それぞれの電圧負荷値は焚き上げが最良となるように設定した。
測定結果

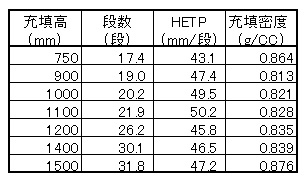

＜生データ＞

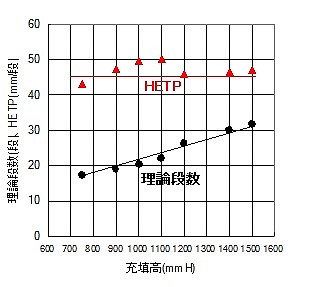

＜結果のグラフ化＞
＜測定条件＞
充填塔； 内径25mmΦ、充填物 桐山製オーバルリング
蒸留釜フラスコ； 容量3L、モノヒート加熱
測定試薬； n-ヘプタン(bp98.4℃)/メチルシクロヘキサン(bp100.9℃)=50/50wt
測定結果の考察
- HETPは43.1〜50.2mm/段の範囲で変動しているが、ほぼ一定とみなせる。従って、理論段数は、充填高にほぼ正比例で増加するとみてよい。
- オーバルリングはランダム充填であるため、充填密度は一定しないが、その値は0.813〜0.876g/ccの範囲であった。
- HETPの変動は、加熱用ヒーターの負荷電圧値、充填密度および塔の保温状態にも関係すると思われる。
- HETPは、塔径によっても影響される。ちなみに、弊社総合カタログでは20mmΦの場合、HETPは42mm/段であった。
スルザーパッキング対応
本蒸留装置は、スルザー規則充填物や、その他の不規則充填物等を目的に合わせて使うこともできる。
