目的
前回に続き、蒸留用充填物SUSネットの性能を評価した。今回は塔径18mmΦの充填塔を使用して、ＳＵＳネットの充填密度と塔性能(HETP,mm/段)の関係について調べた。特に、SUSネットの種類によって分離性能の差があるかを調べた。また、代表的な充填物である実験用スルザーパッキングEXとの比較を行なった。

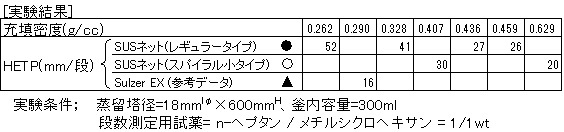

実験結果
実験結果の考察
- SUSネットの種類については、塔径18mmΦの充填塔ではレギュラータイプとスパイラルタイプの分離性能(HETP)に差は見られなかった。

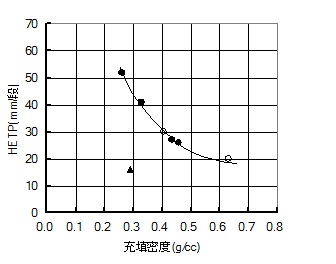

- 充填密度と分離性能には良い相関関係があった。充填密度が大きくなるとHETPは減少した。すなわち、分離性能が良くなった。
- 手詰め充填の場合、レギュラータイプはスプリング性(反発力)が大きいので、充填密度の最大は0.459g/cc、スパイラルタイプでは0.629g/ccまで充填可能であった。その分だけスパイラルタイプの方が分離性能は上げられる。
- スルザーEXタイプとの比較では、SUSネットスパイラルタイプはHETP=約20mm/段で、スルザーEXのHETP=16mm/段にかなり近い。
- だが、充填密度(充填物の軽さ)では、大きく及ばない。但し、上記データはいずれも蒸気上昇量が中間的な場合のデータで、上昇量が変わると分離性能も変化する。
